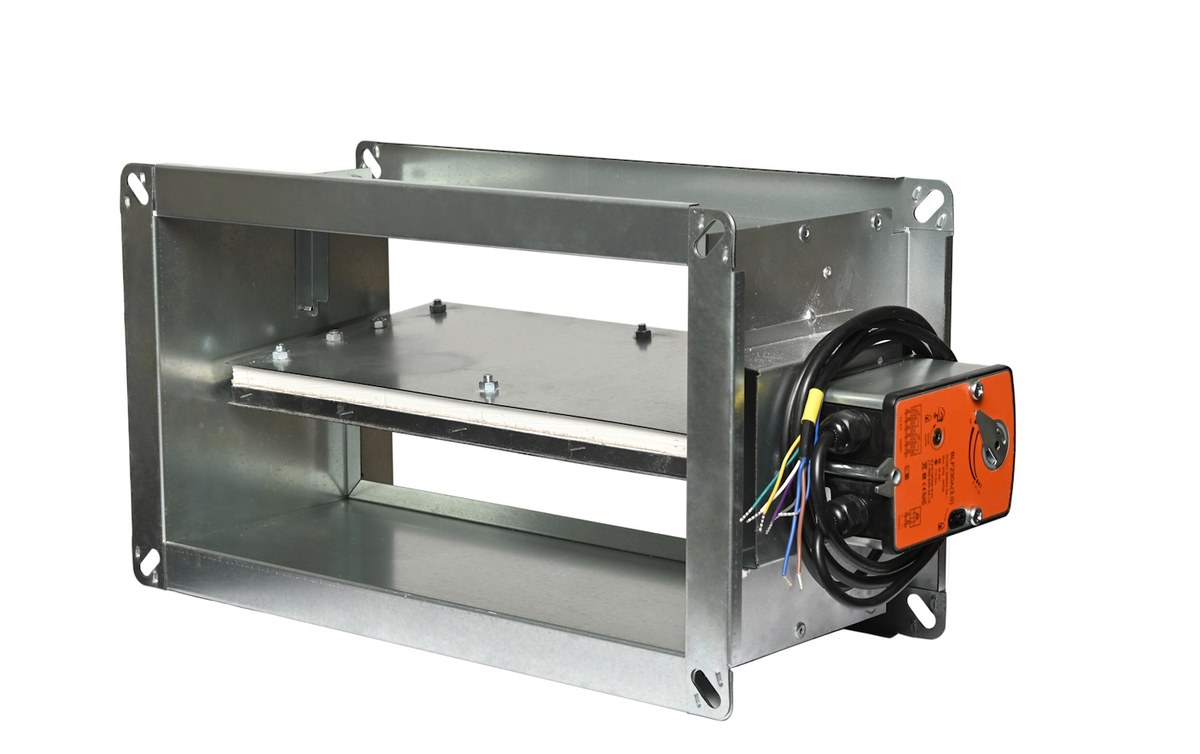

Клапан противопожарный ВЕЛЕС ОЗП EI 90 НЗ LES(220) 350×350 канальный

Клапан противопожарный ВЕЛЕС ОЗП EI 90 НЗ LES(220) 350×350 канальный — противопожарный клапан прямоугольного сечения канального исполнения производства Велес Групп (Уфа). Клапан стандартного исполнения состоит из корпуса, изготовленного из оцинкованной стали толщиной 1мм прямоугольной формы, заслонки и привода, расположенного снаружи корпуса. Корпус, в зависимости от размера клапана имеет длину 200 мм и конструктивно аналогичен отрезку воздуховода, такой же длины, с фланцами шириной 20 мм или 30 мм. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует клапан, при воздействии температуры свыше 140 °С. По индивидуальному заказу возможно исполнение клапана из углеродистой и нержавеющей стали.

Цена — 12 860 ₽ за шт. по розничному прайсу завода (10.2026); для юрлиц и объёмов — скидка по запросу, счёт в день обращения.

Где применяется

Нормально закрытый клапан ОЗП устанавливается в системах механической приточно-вытяжной противодымной вентиляции (дымоудаление, подпор воздуха) и может применяться как дымовой: в дежурном режиме заслонка закрыта, по сигналу пожарной сигнализации реверсивный привод открывает её.

Расшифровка маркировки

ОЗП EI90НЗ-LES(220)-350х350: ВЕЛЕС ОЗП — серия; EI 90 — предел огнестойкости; НЗ — исходное положение заслонки; реверсивный LES(220) — привод 220 В; 350×350 — типоразмер (A×B).

Описание завода

Привод устанавливается снаружи корпуса и обеспечивает срабатывание клапана независимо от пространственной ориентации плоскости его установки. В зависимости от размеров клапаны имеют одну или несколько створок. Внутренние размеры поперечного сечения клапана должны соответствовать внутренним размерам поперечного сечения присоединительных конструкций воздуховодов. Типоразмерный ряд внутренних размеров поперечного сечения клапанов начинается от 100х100 мм с шагом в 50 мм. По индивидуальным заказам возможно изготовление клапанов промежуточных размеров. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Эксплуатация клапанов должна осуществляться в закрытых помещениях , кроме категорий А и Б по взрывопожарной и пожарной опасности по СП12.13130.2012 «Определение категорий помещений и зданий и наружных установок по взрывопожарной и пожарной опасности», местных отсосов взрывопожароопасных смесей, а также не подвергаемых периодической очистке от горючих отложений, в соответствии с требованиями нормативно-правовых актов РФ.

Противопожарные клапана ВЕЛЕС ОЗП НО (нормально открытые) предназначены для блокирования распространения пожара по каналам систем вентиляции и кондиционирования. Предел огнестойкости нормально открытых клапанов ВЕЛЕС ОЗП может составлять El 90 и El 120. При тепловом воздействии со стороны механизма привода, со стороны, противоположной расположению данного механизма, а также при установке клапана на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости. Заслонка клапана в исходном положении открыта. Механизм привода удерживает заслонку в исходном положении до поступления команды от системы пожарной сигнализации, либо от системы дистанционного управления. При срабатывании исполнительного механизма привода заслонка переходит в рабочее положение (клапан закрыт). Нормально открытые клапана ВЕЛЕС ОЗП комплектуются приводами с возвратной пружиной типа SPUTNIK, AIRS, ВVM.

Противопожарные клапана ВЕЛЕС ОЗП НЗ (нормально закрытые) используются в системе механической приточно-вытяжной противодымной вентиляции, а также могут применяться в качестве дымовых. Предел огнестойкости нормально закрытых клапанов ВЕЛЕС ОЗП может составлять El 90 и El 120

Клапан в исходном положении закрыт. Механизм привода удерживает заслонку в исходном положении до поступления команды от системы пожарной сигнализации, либо от систем дистанционного управления. После срабатывания исполнительного механизма привода заслонка приходит в рабочее положение (клапан открыт).

Характеристики завода

Как подобрать и смонтировать

• Тип по проекту: НО (нормально открытый) — на общеобменную вентиляцию, закрывается при пожаре; НЗ (нормально закрытый) — на системы дымоудаления и подпора, открывается по сигналу.
• Предел огнестойкости EI 90 или EI 120, сечение и размер — по воздуховоду; стеновое исп. С — в проём стены, лифтовое исп. Л — для шахт лифтов и вытяжной противодымной вентиляции.
• Привод 220 В в комплекте: LS — с возвратной пружиной (НО), LES — реверсивный (НЗ); под заказ — другие приводы, нержавеющий корпус.
• Монтаж — по п. 6.11 СП 7.13130.2013: в проёме ограждающей конструкции или с любой стороны с огнезащитой участка воздуховода до заслонки.

Важно знать

• ВЕЛЕС ГРУПП — российский производитель (Уфа, Воткинск): базальтовые огнезащитные материалы МБО и МБО-VENT, противопожарные клапаны ОЗП/ОЗК/ДУ по ТУ 28.25.12-001-98015699-2024, шнуры и ленты; продукция сертифицирована по ФЗ-123.
• Цены — розничный прайс завода (velesvent.ru, октябрь 2026); для юрлиц и объёмных заявок рассчитаем скидку и выставим счёт в день обращения.
• Документы завода — каталог 2026 по разделам и технологические регламенты монтажа — в блоке «Документы» карточки.

Поставка и подбор

Поставляем продукцию Велес Групп со складов торгового дома и под заказ с завода по всей России. Подберём клапаны по проекту, толщину МБО под требуемый EI, посчитаем расход и комплект монтажных материалов, дадим аналоги из ассортимента ВЗТМ, ТИЗОЛ, БИЗОН и AIRS. Отправить заявку или связаться с инженером.
