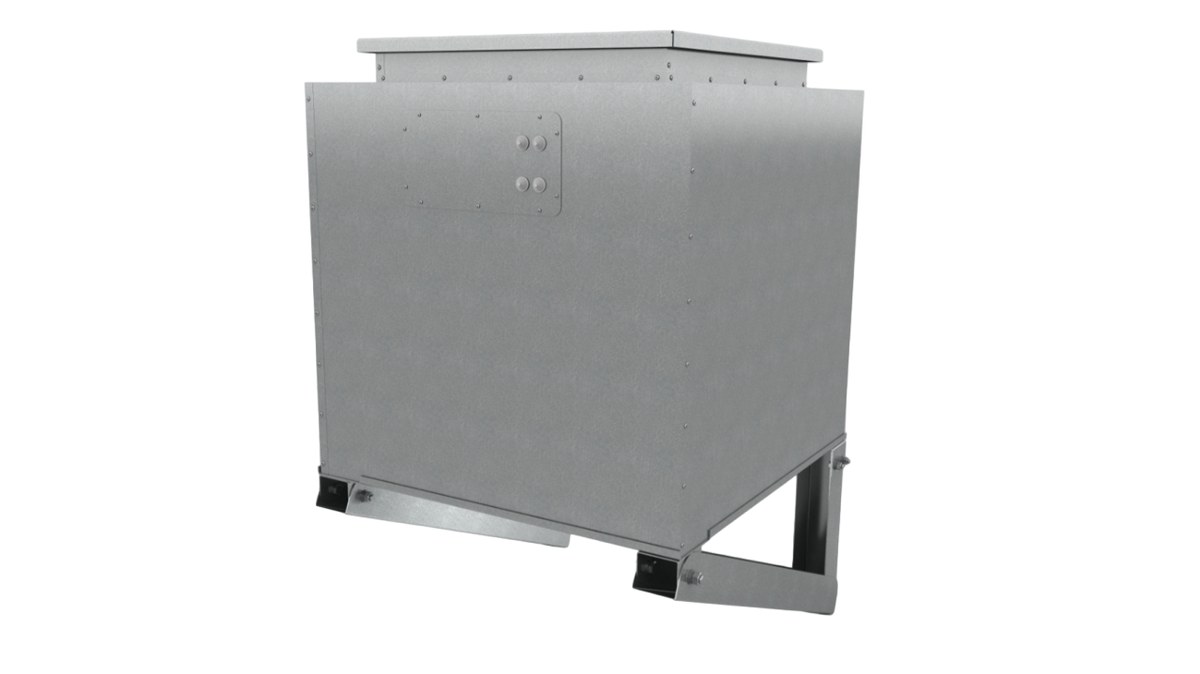

Стакан монтажный СТАМ-710
⚙️ Подбор и заказ
Характеристики
Описание
Монтажный стакан СТАМ-710 — утеплённый шумоизолированный узел увеличенной высоты для наклонной кровли. Применяется совместно с вытяжными и приточными установками КРОС, КРОВ, УКРОС, УКРОВ и ВКОП0 в умеренном и холодном климате.
Технические характеристики
Конструкция
Опорную нагрузку несёт окрашенная сварная рама из морозостойкой стали, рассчитанной на температуры до минус 60 °С. Внутри рамы закреплён воздуховод квадратного сечения из оцинкованной или нержавеющей стали, сверху встроен клапан ГЕРМИК-С, боковые стороны закрыты панелями из оцинкованной стали.
Полость между рамой и воздуховодом заполнена термо-шумоизоляцией толщиной 150 мм. Такое решение снижает теплопотери через узел примыкания и одновременно уменьшает шум, который передаётся от вентилятора внутрь здания по шахте. Снаружи рама имеет опорную поверхность для крепления на несущей части кровли.
Принцип работы
Стакан облегчает монтаж крышного вентилятора на кровле с уклоном: он задаёт правильную геометрию примыкания, несёт вес агрегата и предотвращает отток тепла из здания. Клапан ГЕРМИК-С в верхней части перекрывает тракт при остановленном вентиляторе.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1), режим Т80. При заказе уточняются типоразмер, уклон кровли и модель вентиляторной установки.
Как подобрать
- Типоразмер подбирают по вентилятору КРОС, КРОВ, УКРОС, УКРОВ или ВКОП0
- Проверяют уклон кровли — модель рассчитана на наклонную поверхность
- Учитывают климат: рама из морозостойкой стали работает до минус 60 °С
- Оценивают требования по шуму — термо-шумоизоляция толщиной 150 мм
- Исполнение Н или К1 выбирают по характеру перемещаемой среды
Монтаж и обслуживание
- Стакан крепят по опорной поверхности рамы к несущей части наклонной кровли
- Соединение с вентиляционным каналом выполняют по монтажному фланцу болтами
- Питание и управление клапана ГЕРМИК-С подводят до монтажа вентилятора
- Примыкание кровельного пирога выполняют и герметизируют по проекту кровли
- При осмотрах контролируют клапан, крепёж и целостность лакокрасочного покрытия рамы
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
